Комплект проверки системы токовихревых датчиков ТК-3 моделирует вибрацию и положение вала для калибровки мониторинговых модулей Bently Nevada. ТК-3 проверяет рабочее состояние показаний модулей, а текже состояние системы токовихревых датчиков. Правильно откалиброванная система обеспечивает точность входных сигналов и соответствующих показаний мониторинговых модулей.

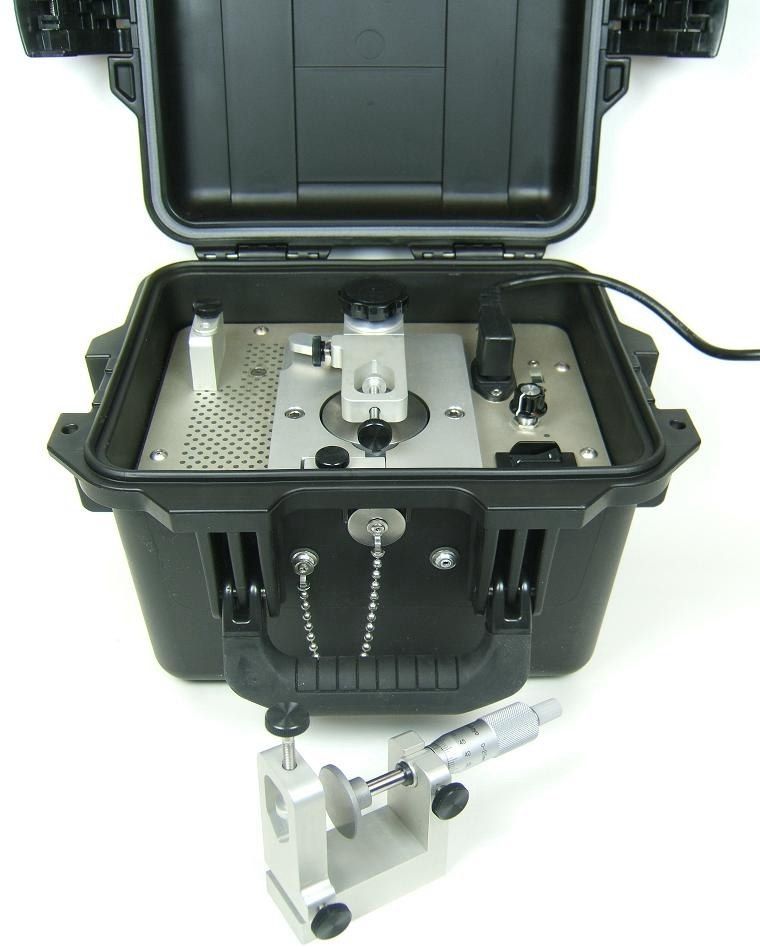

В приборе TK-3 используется съемный шпиндельный микрометр для проверки датчиков и калибровки модулей положения. Шпиндельный микрометр имеет универсальный кронштейн, подходящий для датчиков диаметром 5-19 мм (0.197-0.75"). Кронштейн удерживает датчик, когда пользователь перемещает мишень от или к наконечнику датчика при калибровке шагом и регистрирует выход датчика Proximitor с помощью вольтметра. Шпиндельный микрометр также имеет удобное магнитное основание, облегчающее работу с прибором в условиях эксплуатации.
Мониторы вибрации калибруются с помощью виброплиты, приводимой в движение двигателем. Качающийся рычаг над виброплитой удерживает токовихревой датчик в нужном положении. Рычаг использует универсальный кронштейн датчика, аналогичный кронштейну шпиндельного микрометра. С помощью абсолютного коэффициента масштабирования токовихревого датчика в сочетании с мультиметром, пользователь располагает датчик в месте с достаточным уровнем механической вибрации (определяемой выходом по напряжению пост.тока по полной амплитуде). Осциллограф при этом не требуется.
Затем можно сравнить показания мониторингового модуля вибрации с известным входм сигнала механической вибрации, наблюдаемым токовихревым датчиком. Сигнал мехаческой вибрации от TK-3 может быть в диапазоне 50-254 мкм (2-10 милс), полная амплитуда.
Варианты маркировок:
TK-3e (электрическое питание)
177313 – AXX – BXX
TK-3g (пневматическое питание)
177314 – AXX
