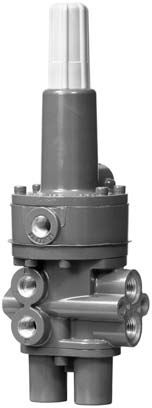

Управляющий клапан Fisher Trip Valve Assembly Type 377

Управляющий клапан Fisher Trip Valve Assembly Type 377



Чувствительные к величине давления управляющие клапаны серии 377 используются для регулирования потока в тех случаях, когда требуется специальное действие клапана/привода при падении давления питания ниже указанного значения. Когда давление питания падает ниже точки срабатывания , клапан управляет приводом так, что его шток принимает крайнее верхнее, или нижнее положение или же остается в последнем положении. Когда давление питания превышает точку срабатывания, клапан серии 377 автоматически возвращает систему в режим нормального функционирования. Клапан может уста­навливаться на специальном патрубке, на монтажной раме привода или на кронштейне - в зависимости от необхо­димости.

Возможные конфигурации, при падении давления питания ниже точки срабатывания

Клапан модели 377D: Переводит поршень привода в крайнее нижнее положение. Включает в себя обратный клапан и резервуар.
Клапан модели 377L: Блокирует поршень привода в последнем положении.
Клапан модели 377U: Переводит поршень привода в крайнее верхнее положение. Включает в себя обратный клапан и резервуар.
Все управляющие клапаны серии 377 могут быть преобразованы в один из указанных выше типов путем минимальных изменений.



Допустимое давление питания для управляющий клапанов

Максимум: 150 фунтов/кв. дюйм (10.3 бар)
Минимум: 55 фунтов/кв. дюйм (3.8 бар)

Приблизительная масса прибора

Управляющий клапан: 4.5 фунта (2.0 кг)
Монтажный патрубок: 1.2 фунта (0.5 кг)
Резервуар: Изменяется от 12 до 47 фунтов (от 5.4 до 21 кг) в зависимости от размера

Давление срабатывания

Регулируется от минимального значения 2.8 бар до максимального, которое составляет 72% от значения давления питания

Температурные пределы материала конструкции

Мембраны и уплотнительные кольца из нитрила: от -40 до 180°F (от -40 до 82°С)
Мембраны и уплотнительные кольца из фторэластомера: от 0 до 220°F (от -18 до 104°С)

Пневматические соединения

Внутренняя трубная резьба NPT 1/4 дюйма.
