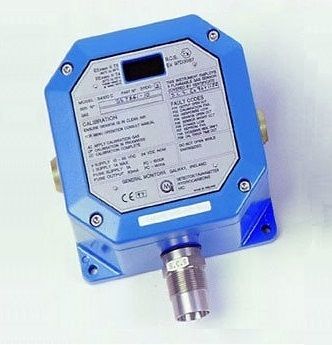

Детектор горючих газов General Monitors S4100C

Детектор горючих газов General Monitors S4100C


Детектор горючего газа модель S4100C General Monitors является высоконадежным, автономным регистратором на базе микропроцессора со встроенным 3-х разрядным устройством индикации. Он предназначен для измерения и вывода на дисплей концентраций горючих газов в диапазоне от 0% до 100% НКПР (Нижний Концентрационный Предел Распространения), однако он будет показывать концентрации вплоть до 120% НКПР. Чувствительный элемент может быть встроен в корпус или установлен дистанционно на расстоянии свыше 600м.

Детектор S4100C будет регистрировать количество успешных калибровок, рассчитывать выходной сигнал сенсора в процентном отношении к выходному сигналу нового образцового сенсора (срок службы сенсора) во время калибровки и сохранять в энергонезависимой памяти вместе с данными калибровки и установочными параметрами.

Интерфейс пользователя детектора горючих газов S4100C запускается из меню. В дополнение прибор может быть сконфигурирован через интерфейс удаленного терминала двоированной (резервированной) связи Modbus, на базе стандарта RS-485. Выход Modbus предоставляет статус, сигнализацию, информацию о неисправности и другую информацию для эксплуатации, выявления неисправностей или программирования устройства. Калибровочный уровень, уровни срабатывания сигнализации А1 и А2 могут быть выбраны пользователем. Уровни калибровки- от 25% до 90% НКПР приращениями в 1 % НКПР, и уровни сигнализации А1 и А2 от 10% до 60% приращениями в 1 %.

Калибровка может быть завершена менее чем за 2 минуты. Все параметры проверяются при помощи передового программного обеспечения до ее принятия.

Сферы применения:

 Нефтеперерабатывающие заводы
 Буровые и добывающие платформы
 Погрузочные средства для топлива
 Компрессорные станции
 Каротаж нефтяных скважин
 Установки переработки и хранения LNG/LPG
 Водоочистные сооружения
 Газовые турбины (дистанционный высокотемпературный сенсор одобрен для использования при 180°С)
 Химзаводы

Особенности детектора:

 Последовательный выход резервированной связи Modbus RS-485 в дополнение к 4-20мА
 Работа от 10 - 35В пост. тока
 Изменяемый уровень калибровочного газа
 Трехразрядный дисплей
 Полностью изменяемые уровни аварийной сигнализации с выходами с открытым коллектором

Преимущества:

 Обеспечивает получение данных об измеренных величинах, состоянии, а также программирование до 247 устройств в линии
 Позволяет применять большие кабельные расстояния и уменьшить затраты на установку
 Возможность калибровки с использованием нестандартных концентраций газа
 Выдает показания вплоть до 120% НПВ и состояние сигнализации
 Более низкие затраты на проводные подключения и гибкость в работе

Технические характеристики:

Применение:
Контрольно-измерительное устройство горючих газов
Тип сенсора:
низкотемпературный каталитический шариковый сенсор диффузионного типа
Диапазон измерений:
0-100% НКПР
Разрешающая способность измерений:
1%НКПР
Местоположение:
Взрывоопасная зона
Показание сверх пределов диапазона:
Дисплей мигает, высвечивая показания
свыше 99% НКПР, и продолжает
высвечивать концентрации газа вплоть
до 120% НКПР
Калибровочный уровень:*
25% - 90% НКПР приращениями в 1% НКПР
Уровень срабатывания А1:*
10% - 60% НКПР приращениями в 1% НКПР
Выход с открытым коллектором А1:*
Под напряжением/без напряжения и с
фиксацией/без фиксации состояния
Уровень срабатывания А2:*
10% - 60% НКПР приращениями в 1% НКПР
Выход с открытым коллектором А2:*
Под напряжением/без напряжения и с
фиксацией/без фиксации состояния

Выход с открытым коллектором Неисправность:
Нормально под напряжением
Аналоговый выход во время калибровки: *
0.0 мА, 1.5мА или 2.0мА
Интерфейс последовательной связи:
Двоированная связь Modbus RS-485,
мин. 2400, макс. 19200 бод.
EIA 485 Standard & Modicon
Дрейф нуля:
Менее 5% от полной шкалы в год
Точность (Линейность):
±5% НПВ
Время ответной реакции (входной шаг):
Время достижения показания 50% (T50)
менее 10 секунд
Одобрения:
Стандарты для взрывоопасных зон -
ATEX II2G- EEx em II T5 (от -50°С до +55°С) и ЕЕх em II Т4 (от -50°С до +70°С)
IP66/67
Сертифицирован в Казахстане и России (ГОСТ Р на взрывозащиту, Разрешение Ростехнадзора, Сертификат Типа средств измерений). Соответствие EN61779-1, EN61779-4.

* По выбору пользователя

Электроника и измерительная часть отвечают требованиям безопасности SIL3, Отказоустойчивость SFFF>99%

Механическая спецификация:

Высота, без сенсора:
150 мм (6 дюймов)
Высота, с сенсором:
200 мм (8 дюймов)
Ширина:
150 мм (6 дюймов)
Глубина:
95 мм (3.75 дюймов)
Вес, включая сенсор:
5.5 фунтов (2.5 кг)
Монтажные отверстия:
4 х 7 мм (0.28 дюймов)
Подключение:
EExe II клеммный блок


Спецификация окружающей среды:

Рабочий температурный режим
от -50°С до +70°С
Температурный режим хранения:
от -55°С до +85°С)
Относительная влажность:
от 5% до 100%, без образования конденсата
Чувствительность на электромагнитные и радио помехи:
Удовлетворяет EN50082-2 при 10 В/м
Излучение электромагнитных и радио помех:
Удовлетворяет EN50081 -1/2

Электрическая спецификация:

Напряжение источника питания мин./макс:
10В/35В пост. тока
Электрическое подсоединение:
Экранированный и бронированный кабель
Рассеиваемая мощность:
6Вт
Потребление подаваемого тока, включая сенсор, типичное/макс:
250мА/310 мА при 24В пост, тока, 500мА/620 мА при 12В пост, тока
Параметры плавкого предохранителя:
для работы при 18-35В пост. тока, 500 мА плавкий предохранитель с задержкой срабатывания PC  1500A
для работы при 10-35В пост, тока, 1А плавкий предохранитель с задержкой срабатывания PC  1500А
Диапазон тока аналогового выхода:
0 -22мА
Сопротивление оконечного устройства аналогового выхода мин./макс:
(включая общее сопротивление кабеля)
0-350 Ом
Диапазон тока определения разомкнутого контура аналогового выхода мин./макс:
1 мА - 22мА
Параметры предохранителя аналогового выхода:
63мА быстродействующий РС 1500A

Другие названия:


Программируемый анализатор углеводорода S4100C, измеряемая среда - пропан

Газоанализатор горючего газа модель S4100C
