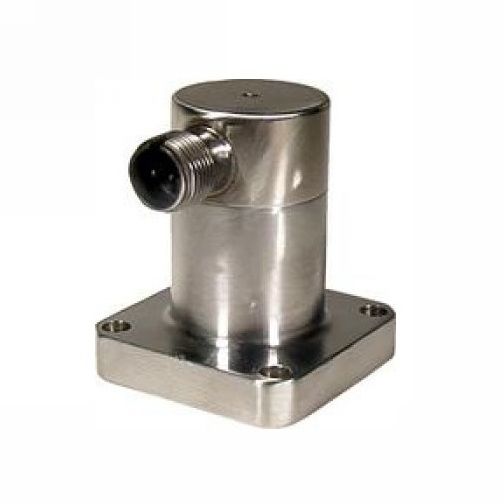

Датчик вибрации CEC VIBRATION PRODUCTS 4-137 представляет собой самогенерирующий электромагнитный датчик измерения скорости вибрации, который может эксплуатироваться в диапазоне температур от -40°F до +900°F, в диапазоне частот от 45 до 2000 Гц при перемещениях с удвоенной амплитудой до 0,10 дюйма и в диапазоне ускорений от 1 до 50g.

Данный прибор представляет собой генератор напряжения с постоянным магнитом, работающий на принципе движущейся массы с вязкостным демпфированием, дающий на выходе сигнал близкий к синусоидальному.

Данный датчик оснащен двухжильным встроенным кабелем с двойным экраном.

Совместимость с другими устройствами

Возможно использование любого устройства, измеряющего напряжение переменного тока. Для сохранения исходной калибровки измерительная
система должна давать на входе датчика импеданс омической нагрузки 10,000 Ом ± 2%.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Чувствительность: при +77 °F (+25°C), 100 Гц, 1 IPS – 1 дюйм /сек (25.4 мм /сек), RMS (cреднеквадратичное
значение) при омической нагрузке 10000 Ом
4-137-9001: 150 ±3 мВ/дюйм в сек. (квадратное основание, со встроенным кабелем длиной 50 футов (14 м))
4-137-9020: 150 ±3 мВ/дюйм в сек.(треугольное основание, со встроенным кабелем длиной 23 фута (7 м))
4-137-9021: 150 ±3 мВ/дюйм в сек.(треугольное основание, со встроенным кабелем длиной 33 фута (10 м))
4-137-9022: 150 ±3 мВ/дюйм в сек.(треугольное основание, со встроенным кабелем длиной 40 футов (13 м))
4-137-9023: 150 ±3 мВ/дюйм в сек.(треугольное основание, со встроенным кабелем длиной 50 футов (14 м))
INSTALLATION - УСТАНОВКА
Монтаж Жестко укрепите датчик на чисто обработанной плоской поверхности исследуемого
оборудования с помощью болтов и стопорных шайб подходящего размера. Убедитесь в
надежной затяжке болтов (20-25 дюймов/фут).
Электрическое подключение В безопасных зонах датчик должен быть подключен как показано на рисунке 1 (страница 2).
В опасных зонах метод подключения зависит от классификации зоны:
Класс 1, Раздел 2, Группы A,B,C и D: датчик может быть установлен без использования
защитного барьера. Подключение датчика должно соответствовать требованиям безопасности
той опасной зоны, где производится монтаж. Конфигурация подключения приводится на рисунке
1 (страница 2).
Класс 1, Раздел 1, Группы A,B,C,D: датчик может быть соединен с приемником, расположенным
в безопасной зоне, через защитный барьер как показано на рисунке 2 (страница 3).
ПРЕДОСТОРОЖНОСТЬ: Ни в коем случае не подавайте на клеммы более 45В постоянного тока.
Чувствительность при высоких
температурах:
при рабочей температуре +900°F (+482°С) чувствительность снижается примерно
на 20% от вышеуказанной.
Ориентация при монтаже: измерительная ось должна располагаться в продольном направлении.
Диапазон частот: 45 – 2000 Гц
Диапазон амплитуд: до 0.1 дюйма (2,5 мм) в размахе
Диапазон ускорений: вертикальное от 1 до 50g в амплитуде
горизонтальное от 1,5 до 50g в амплитуде
Линейность: ±5% от 1 до 50g в амплитуде
Поперечная реакция: 2% максимум
Диапазон температур от -40°F (-40°С) до +900°F (+482°С)
Температурный коэффициент
чувствительности:
0.02% / °F для заданного значения +77°F (0.011%/°С для заданного значения +25°С)
Удар: 50g
Демпфированная резонансная частота: номинальное значение 20 Гц
Возбуждение: Самогенерация
Сопротивление катушки: 450 ~ 550 Ом при опорной температуре +77°F
Сопротивление изоляции: минимум 1 МОм при температуре +900°F (+482°С)
Полярность: Вывод 2 – положительный, когда корпус движется от основания
Вес (включая кабель):
-9001 4 фунта максимум
-9020 фунта максимум
-9021 фунта максимум
-9022 фунта максимум
-9023 4 фунта максимум
Принадлежности в комплекте: протокол калибровки
