Особенности и Преимущества
· В наличии 9 типо-моделей. Предельное рабочее давление – 1034бар.
· В нормально открытом положении устройство может работать для контроля
ВД с запорно-спускным клапаном, а в нормально закрытом положении - для
контроля НД.

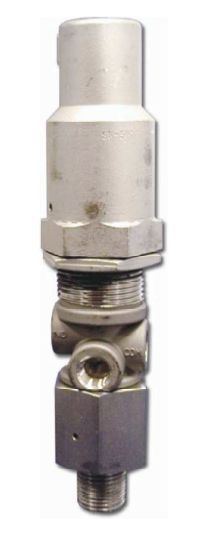

· HL-2® предназначено для работы в
пневматических и гидравлических системах.
· По требованию Заказчика исполнение корпуса и
чувствительных головок устройства может
осуществляется в любой комбинации из пяти
материалов:
- нержавеющая сталь 316 SS (стандарт),
- сталь Hastelloy,
- дуплексная нержавеющая сталь,
- сталь Inconel 625 или
- сталь Monel 400.
· Возможно арктическое исполнение, а также
исполнение для особо агрессивных сред с высоким содержание H2S и СO2.
|
Максимальное рабочее давление.
|
Рабочее
давление,
psi
|
Рабочее
давление,
бар
|
Серийный
номер*
|
| 1,500 | 5 - 50 | 0.34 – 3.4 | 433741 |
| 30 – 115 | 2.0 – 7.9 | 433742 | |
| 10,000 |
100 –
1,000
|
6.9 – 69 | 433744 |
|
500 –
1,500
|
34 – 103 | 433745 | |
|
1,000 –
5,000
|
69 – 344 | 433743 | |
|
1,500 –
3,500
|
103 – 241 | 433746 | |
| 15,000 |
3,000 –
6,000
|
207 – 414 | 433730 |
|
5,000 –
10,000
|
344 – 690 | 433747 | |
|
7,500 –
15,000
|
517 – 1034 | 433748 | |
|
Максимальное подаваемое давление
|
125 8.6 | ||
| Рабочая температура, °С | -29 … 232 | ||
| Испытательное давление | 1.5 х рабочее давление | ||
| Повторяемость установки | 1% от макс. уст. давления | ||
| Нечувствительная зона | 10% от макс. диапазона | ||
| Стандарт для материалов | NACE MR-01-75 стандарт | ||
| Примерный вес, кг | 1.8 | ||
| * A | арктическое исполнение | ||
