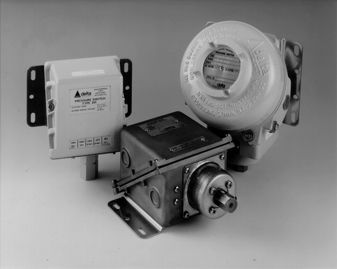

Высокоточные сильфонные реле давления серии 200 Delta Controls

Высокоточные сильфонные реле давления серии 200 Delta Controls

Высокоточные сильфонные реле давления серии 200 имеют следующие особенности:

• Прецизионный механизм из нержавеющей стали
для неблагоприятных атмосфер и высокой
влажности.
• Настройка уставки по всей шкале при помощи
калиброванной шкалы с защищенным
регулятором.
• Точная работа благодаря применению
сильфонов, полученных гидроформованием, или
комплекта мембран.
• Диапазоны уставок до 75 бар (1,000 psi).
• Модели с защитой от влаги и пыли,
взрывозащищенные модели ЕЕх d IIC – ATEX.
• Соответствие стандарту NACE MR-01-75.
• Модели с фиксированным дифференциалом
переключения, с настраиваемым
дифференциалом переключения и
переключением типа HI-LO.
• Предохранительное отверстие или
разрывное устройство.
• Герметичный микровыключатель.


Рабочие характеристики
Класс защиты корпуса
• IP66.
Узлы, контактирующие с рабочей средой
• Сильфон из нержавеющей стали 316.
• Сплав на основе никеля (монель),
соответствующий стандарту NACE MR-01-75.

Стандартные электрические характеристики.
• 5 А, общего назначения, защищенные от окружающей
среды, герметизированные.
• 1 А, золотые контакты.
Подключение к процессу
• Rc  (BSP),  NPT Внутренняя,  NPT Внутренняя,
 NPT Внешняя.
Масса модуля
• 3.1 – 9.4 кг (6.8 – 20.7 фунта).
Точность
• Повторяемость уставки: ± 0.5% от диапазона при
окружающей температуре 20°C / 68 °F.


Модель 201 предназначена для применения во многих
отраслях промышленности:
• Нефтегазовой
• Химической
• Нефтехимической
• Нефтепереработке
• Энергетической
• Пищевой
Благодаря разнообразию моделей серия 201/2/3/281
может применяться в коррозионно – активных
атмосферах и химически активных средах.


ПОКРЫТИЕ
Все корпуса, кроме А,покрыты светло-серой эпоксидной краской.
Специальное покрытие – по заказу.


ИСКРОБЕЗОПАСНОСТЬ
Благодаря низким значениям напряжений и токов искробезопасных
цепей рекомендуется использовать золотые и/или герметизированные контакты.


ПРИМЕЧАНИЕ: Корпуса W и А с диапазонами ВС, С6, Е1 и Е8 (BU, CP, E4, E7) имеют класс защиты, пониженный до IP54.
По соображениям безопасности и надежности сочетание корпусов и узлов, контактирующих с рабочей средой, ограничено.
