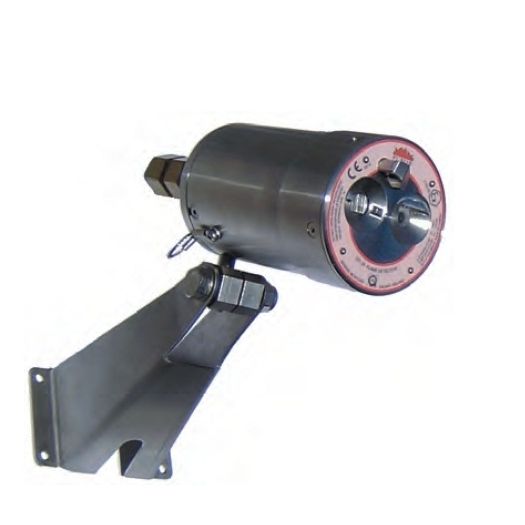

Ультрафиолетовый/Инфракрасный детектор пламени (EU) модели FL3110 и FL3111

Ультрафиолетовый/Инфракрасный детектор пламени (EU) модели FL3110 и FL3111
Детекторы пламени модели FL3110 и FL3111 являются Ультрафиолетовым/Инфракрасным (УФ/ИК) и Ультрафиолетовым (УФ) детекторами пламени, которые предназначены для обнаружения нежелательного пламени, или пожара, и обеспечивают выдачу сигналов тревоги непосредственно самим детектором, сохраняя при этом высокий уровень устойчивости к ложным источникам срабатывания. Они разработаны в дополнение к ИК/ИК детектору пламени модели FL3112 и завершают «серию FL3110».

Модель FL3110 распознает наличие пламени за счет контроля как ультрафиолетового, так и инфракрасного диапазонов спектра, что обеспечивает исключительно высокую устойчивость детектора к ложным сигналам, вызываемым молнией, дуговой сваркой, нагретыми объектами и другими источниками излучения. Модель FL3111 работает только в ультрафиолетовом спектральном диапазоне и оптимизирована по параметру времени срабатывания.

Электронный компонент детекторов находится внутри взрывонепроницаемого корпуса, что позволяет производить обработку информации непосредственно в месте обнаружения. Электроника полностью изолирована от блока кабельных подключений, имеющего степень взрывозащиты EЕxe, что обеспечивает защиту при установке и обслуживании. У детекторов моделей FL3110 и FL3111 возможны следующие конфигурации выходного сигнала:
Ступенчатый аналоговый выход 4-20мА и одинарная линия последовательной связи MOBUS RTU, Двойная (резервированная) линия последовательной связи MOBUS RTU, Двойная (резервированная) линия последовательной связи MOBUS RTU,
3 Релейных выхода: Предупреждение, Тревога, Неисправность,
2 Релейных выхода: Тревога и Неисправность, концевой резистор и резистор тревоги,
Ступенчатый аналоговый выход 4-20мА.

Линия последовательной связи позволяет подключение до 128 устройств (247 устройств с повторителями) по протоколу MOBUS RTU. Интерфейс последовательной связи обеспечивает выдачу сигналов тревоги, неисправности и другой информации, необходимой для работы, поиска неисправности или перепрограммирования прибора.

Функция самодиагностики (ПКОП) позволяет осуществлять ежеминутный контроль оптического пути (чистоту окна) и тестирование электронной цепи детектора.

Области применения:

Нефтеперерабатывающие заводы
Установки по переработке и хранению сжиженного природного и нефтяного газа
Газовые турбины
Буровые и добывающие платформы
Установки налива топлива
Компрессорные станции
Покрасочные цеха
Химические заводы
Авиационные ангары

Особенности:
- Широкий сектор обзора
- Светодиодная индикация состояния
- Постоянный контроль оптического пути
- Корпус из нержавеющей стали
- Изолированный блок кабельных подключений, EExe
- Пять конфигураций прибора по типу выходных сигналов

Преимущества:

- Увеличение зоны контроля при меньшем количестве детекторов
- Удобная визуализация состояния прибора с передней панели
- Ежеминутная самодиагностика состояния оптического пути и электронной схемы
- Высокая степень устойчивости к коррозии при морских применениях
- Упрощенное подключение кабелей
- Гибкость при выборе конфигурации прибора и экономичность

Спецификация системы:

Длина волны:
от 185 до 260 нм (УФ);
4.35 мк (ИК)

Угол обзора:
120° горизонтальный
115° вертикальный (FL3110)
140° горизонтальный
135° вертикальный (FL3111)

Чувствительность: Стандартная спецификация срабатывания - 50 футов (15.2м) на бензиновое пламя размером 1 фут2 (0.092 м2)

Стандартное время срабатывания:
<3сек. при 50 футах (FL3110);
<1сек. при 50 футах (FL3111)

Минимальное время срабатывания детектора:
УФ/ИК –FL3110 <500мсек; УФ –FL3111 <100мсек
Вспомогательное оборудование: Карта программирования
Классификация: II 2 GD EEx de IIC T4/T5, IP66/67
Гарантия: Два года
Сертификация: АТЕХ и Маркировка СЕ. Сертификат пожарной безопасности ВНИИПО РФ, Разрешение Ростехнадзора, ГОСТ Р с приложением взрывозащиты

Спецификация окружающей среды:

Рабочий температурный режим: от -40°F до +194°F (от -40°С до+90°С)
Температурный режим хранения: от -40°F до +194°F (от -40°С до+90°С)
Относительная влажность: от 0% до 100%, без образования конденсата

Механическая спецификация:

Корпус: Нержавеющая сталь
Диаметр: 84мм (3.3 дюйма)
Длина: 136мм (5.3 дюйма)
Вес: 2.27кг (5 фунтов)
Кабельные вводы: 2 х М20
Крепление: Монтажный поворотный кронштейн

Электрическая спецификация:

Входное питание: 20-36 VDC; номинальное +24VDC, 150мА макс. (3.6 ватт макс.)
Характеристики аналогового сигнала:
Диапазон сигнала: 4-20мА (макс. сопр. 600 Ом)
Сигнал неисправности: 0мА
Неисправность оптическая (ПКОП): 2.0мА ±0.2мА
Сигнал готовности: 4.0мА ±0.2мА
Сигнал Предупреждение: 16.0мА ±0.2мА
Сигнал Тревога: 20.0мА ±0.2мА
Характеристики реле: 1А 30 VDC активная нагрузка

Выбираемые опции:

Чувствительность: 100%, 75%, 50%;
Время задержки сигнализации;
тревоги: 2, 4, 8 или 10 сек.;
Реле предупреждения и Тревоги: с фиксацией/без фиксации состояния под напряжением/без напряжения
Последовательная связь: протокол MODBUS RTU, возможность последовательного подключения до 128 устройств (до 247 устройств с повторителями)
Защита от радио и электромагнитного излучения: Удовлетворяет EN50270
Подключение к Ехе клеммам: провода сеч. 0.75-2.5мм2 (12-22 AWG)

Индикаторы состояния:
Два светодиода, индикация состояния и неисправности
Контролируемые неисправности: Ошибки контрольной суммы ОЗУ, СППЗУ, ЭСППЗУ, Отказ/блокировка оптики, Низкое напряжение питания
