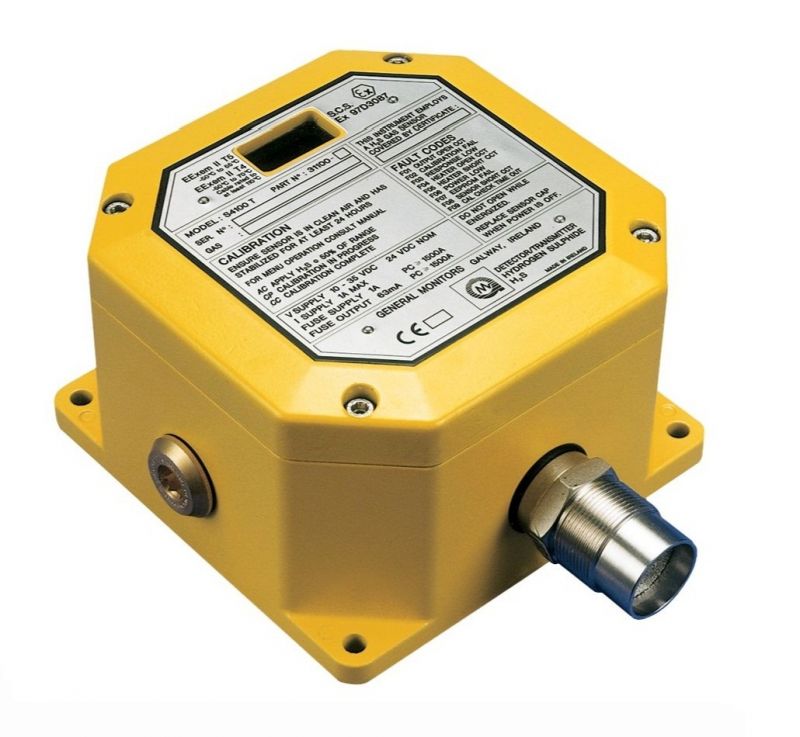

Газоанализатор сероводорода General Monitors S4100T

Газоанализатор сероводорода General Monitors S4100T

Газоанализатор сероводорода фирмы General Monitors Модель S4100T является высоконадежным, автономным, точечным контрольно-измерительным устройством на базе микропроцессора со встроенным трехразрядным дисплеем.

Детектор предназначен для того, чтобы измерять и показывать концентрации сероводорода в трех диапазонах: 0 - 20 част./млн, О - 50 част./млн или 0 -100 част./млн, однако он будет продолжать показывать концентрации вплоть до 120% диапазона полной шкалы отклонения.

Чувствительный элемент может быть встроен в корпус датчика или установлен дистанционно на расстоянии свыше 600м.

Датчик S4100T будет регистрировать количество удачных калибровок, вычислять сопротивление сенсора в кОмах во время калибровки и сохранять в энергонезависимой памяти данные состояния сенсора вместе с калибровкой и установочными параметрами. Интерфейс пользователя S4100T запускается из меню.

В дополнение датчик может быть адресован через интерфейс удаленного терминала двоированной связи Modbus, которая базируется на стандарте RS485. Выход Modbus предоставляет статус, сигнализацию, информацию о неисправности и другую информацию для работы, выявления неисправностей или программирования устройства.

Аварийные уровни срабатывания А1 и А2 могут быть выбраны пользователем приращениями в 1 част./млн от 1 до 19 част./ млн для диапазона 0-20 част./млн, от 10 до 45 част./млн для диапазона 0-50 част./млн и от 10 до 95 част./млн для диапазона 0-100 част./млн. Калибровочный уровень -50% от выбранного диапазона измерения.

Сферы применения:

Нефтеперерабатывающие заводы
Буровые платформы и установки
Газо- и нефтедобывающие платформы
Операции регистрации свойств бурового раствора
Установки обессеривания
Ядерные установки по производству тяжелой воды
Водоочистные сооружения
Химзаводы
Площадки устья скважины
Площадки нефтедобывающих и нагнетательных скважин

Особенности детектора


Последовательный интерфейс двоированной связи Modbus RS-485 в дополнение к 4-20мА
Работа от 10 - 35В пост. тока
Изменяемый пользователем диапазон сероводорода
Трехразрядный дисплей
Единый пункт калибровки
Полностью изменяемые и программируемые выходы с открытым коллектором

Приемущества


Предоставляет измерение, установку и состояние до 247 узлов
Позволяет большие кабельные расстояния и меньшие затраты на установку
Удобство и гибкость в эксплуатации
Выдает показания сверх диапазона измерения и состояние аварийной сигнализации
Удобная, быстрая и простая калибровка одним человеком
Более низкие затраты на проводные подключения и гибкость в работе

Технические характеристики:

Применение: Контрольно-измерительное устройство сероводорода
Тип чувствительного элемента: Постоянный диффузионно-адсорбирующий тип
Диапазон измерений: * 0-20 част./млн, 0-50 част./млн и 0-100 част./млн
Разрешающая способность измерений: 1 част./млн
Показание сверх диапазона:Дисплей мигает, высвечивая показания свыше 99% диапазона шкалы отклонения, и продолжает высвечивать концентрации газа вплоть до 120%
Калибровочный уровень: 50% от выбранного диапазона измерений
Уровень срабатывания А1: * Приращениями в 1 част./млн
от 1 до 19 част./млн для диапазона измерений 0-20 част./млн, по умолчанию 5 част./млн
от 10 до 45 част./млн для диапазона измерений О - 50 част./млн, по умолчанию 10 част./млн
от 10 до 60 част./млн для диапазона измерений 0-100 част./млн, по умолчанию 25 част./млн
Выход с открытым коллектором А1: * Под напряжением/без напряжения и с фиксацией/без фиксации состояния
Уровень срабатывания А2: * Приращениями в 1 част./млн
от 1 до 19 част./млн для диапазона измерений 0-20 част./млн, по умолчанию 10 част./млн
от 10 до 45 част./млн для диапазона измерений О - 50 част./млн, по умолчанию 25 част./млн
от 10 до 95 част./млн для диапазона измерений 0-100 част./млн, по умолчанию 50 част./млн
Выход с открытым коллектором А2: * Под напряжением/без напряжения, с фиксацией/без фиксации состояния
Выход с открытым коллектором Неисправность: Нормально под напряжением
Аналоговый выход во время калибровки: * 0.0 мА, 1.5мА или 2.0 мА
Интерфейс последовательной связи: Двоированная связь Modbus RS-485, мин. 2400, макс. 19200 бод
Стабильность, долгосрочная: + 4 част./млн или 10% применяемого газа в зависимости, что больше (в течение 21 дня)
Точность (Линейность): + 2 част./млн или 10% применяемого газа в зависимости, что больше (от10°Сдо50°С)
Время ответной реакции: Время достижения показания 50% менее 2 минут
Одобрения: Сертификат Госстандарта РФ, Разрешение Госгортехнадзора РФ, Стандарты для взрывоопасных зон
- EN50014, EN50019, EN50028, Код защиты - ЕЕх ем II Т5 (от -50°С до +55°С) и ЕЕх ем II Т4 (от -50°С до +70°С), Изоляция кабеля рассчитана на не менее 110°С, Защита от проникновения загрязнений IP66/67, Требования Европейского сообщества - полностью соответствует, Стандарт EIA 485 и Протокол Modicon

Спецификация окружающей среды
Рабочий температурный режим (непрерывный) мин./макс.: от -50°С до +70°С
Температурный режим хранения мин/макс: от -50°С до +85°С
Относительная влажность мин/макс: от 5% до 100% неконденсирующаяся
Чувствительность на электромагнитные и радио помехи: Удовлетворяет EN50082 при 10 В/м
Излучение электромагнитных и радио помех: Удовлетворяет EN50081-1/2

Механическая спецификация
Высота, не включая сенсор: 150 мм (6 дюймов)
Высота, включая сенсор: 200 мм (8 дюймов)
Ширина: 150 мм (6 дюймов)
Глубина: 95 мм (3.75 дюймов)
Вес, включая сенсор : 2.5 кг (5.5 фунтов)
Монтажные отверстия: 4 х 7 мм (0.28 дюймов) диаметром
Концевая заделка : Клеммная колодка ЕЕхе II

Электрическая спецификация
Напряжение источника питания мин/макс: 18.5 В/35 В пост. тока
Электрическое подсоединение: Экранированный и бронированный 3-х жильный кабель
Потребление подаваемого тока, включая сенсор, типичное/макс: 140мА/200мА при 24В пост. тока, 240мА/360мА при 12В пост. тока
Параметры плавкого предохранителя: для работы при 18-35В пост. тока, 500 мА, плавкий предохранитель с задержкой срабатывания РС 1500А, для работы при 10-35В пост. тока, 1А, плавкий предохранитель с задержкой срабатывания РС 1500А
Диапазон тока аналогового выхода: 0 - 22.0мА
Сопротивление оконечного устройства аналогового выхода мин/макс (включая общее сопротивление кабеля):
0 - 750 Ом
Ток определения разомкнутого контура аналогового выхода мин/макс: 1 мА - 22 мА
Параметры предохранителя аналогового выхода: 63мА, быстродействующий PC 1500A
