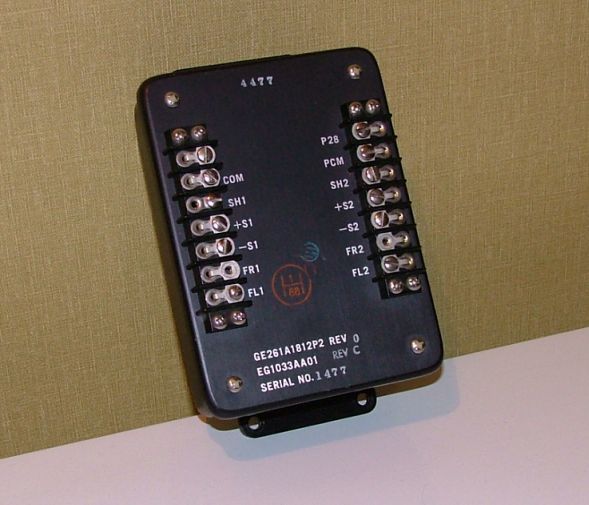

Усилитель EG1033AA (Блок контроля пламени HFDM GE261A1812P2 REV 0, EG1033AA01) (сигнализатор пламени FG1033AAD1REVC Honeywell HFDM GEK-28158)
Каждый усилитель мощности поддерживает до двух датчиков. Размеры 6.62 4.25 x x 2.32 дюйма для EG1033AA и 6.62 4.25 x x 4.44 дюйма для EG1033AB, AC и AD. Усилители крепятся с помощью четырех болтов.
Power Input
Device Power Requirements
EG1033AA 28 + .14 Vdc 0.5 amps max.
EG1033AB 117 Vac + 10%, 60 Hz, 10 watts max.
EG1033AC 20 t
o35Vdc,10wattsmax.
EG1033AD 20 to 35 Vdc, 10 watts max
Amplifier Output
Device Output
EG1033AA Transistor Open Collector
Flame0.01to0.4Vdcat100ma.
No Flame <. 1 ma at 28 Vdc
EG1033AB,AC, AD Relay Contacts, 2 amps max. at 28 Vdc
