Серворегулятор положения 8200-226 является самой новой моделью SPC (серворегулятора положения).
Она пришла не смену предыдущим моделям 8200-224 и 8200-225.
SPC производит регулировку положения гидравлического или
пневматического привода на основе сигналов, получаемых от системы
управления. SPС регулирует положение привода с одной катушкой
используя однопозиционные иди двухпозиционные устройства обратной
связи. Сигнал задания положения отправляется на SPC через внутренний
интерфейс DeviceNet или в виде токового сигнала 4-20 мА, или обоими
способами. С помощью программы, выполняемой на ПК, пользователь
может легко конфигурировать и калибровать SPC.
Двигатель, турбина или первичный привод другого типа должен быть оборудован
устройством защиты от превышения нормальной частоты вращения или повреждения
первичного привода, которое может привести к травмам, гибели людей или
имущественному ущербу.
Устройство защиты от превышения нормальной частоты вращения должно быть полностью
независимо от системы управления первичным приводом. В ряде случаев, могут понадобиться
устройства для останова при превышении предельной температуры или давления.
Основные примечания и требования к установке и эксплуатации:
• Серворегулятор положения подходит для использования в зонах с
повышенной опасностью Класса 1, Раздел 2, Группы A, B, C и D
согласно CSA (для Канады и США) или на безопасных участках.
• Серворегулятор положения пригоден для использования во
взрывоопасных зонах, имеющих классификацию Европейская Зона 2,
Группа IIC согласно условиям сертификации LCIE.
• Электропроводка должна соответствовать (если применимо)
североамериканским требованиям к выполнению электрических
соединений (класс I раздела 2) или европейским требованиям (зона 2),
а также местным действующим нормам.
• Для соответствия требованиям к оборудованию, эксплуатируемому
в зонах с повышенной опасностью, которые относятся к категории
Европейская Зона 2, SPC необходимо размещать в корпусе со
степенью защиты не менее IP54.
• Шасси SPC должно иметь защитное заземление, выполненное с
помощью проводов, специально предназначенных для заземления.
Диаметр проводов, используемых для заземления, не должен
отличаться от диаметра входных проводов.
Модели 8200-225 и 8200-226 пригодны для использования на морских судах
при соответствии следующим требованиям:
• Требования Американского бюро судоходства относительно стальных
судов 4-9-7/13, 1-1-4/3.7, 2003.
• Правила классификации судов, быстроходных и малых плавающих
средств, а также передвижных морских установок Норвежского
классификационного общества.
• Тест Спецификация согласования для LR № 1 (1996), для
экологических категорий ENV1, ENV2 и ENV3.

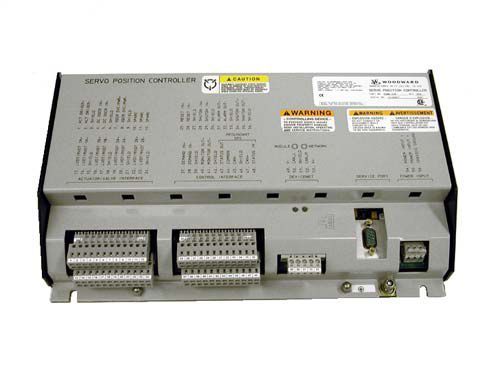

Woodward контроллер - позиционный сервоконтроллер положения в морском исполнении(с морским листингом) заказ. №: 8200-226
