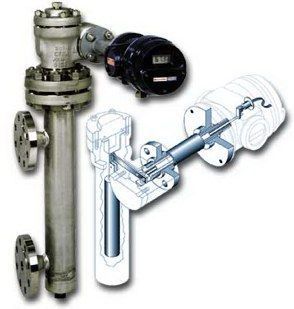

Уровнемер буйковый Masoneilan 12303 (ЦДУ-01) представляет собой двухпроводной датчик (или контроллер) уровня с HART протоколом, действующий по принципу “буек - торсионная трубка”. Изменение уровня жидкости влияет на чистый вес буйка, тем самым увеличивая или уменьшая нагрузку на торсионную трубку на величину, прямо пропорциональную изменению уровня жидкости. Последующее вращение стержня используется для изменения магнитного поля датчика Холла. Сигнал, генерируемый датчиком, изменяет ток в контуре пропорционально уровню жидкости в резервуаре. Данный аналоговый сигнал преобразуется в исключающий ошибки цифровой, который может быть обработан встроенным микроконтроллером. Цифровой результат обработки сигнала в свою очередь преобразуется в аналоговый выходной сигнал.
Технические характеристики:
Присоединение фланцевое DN 80 или DN 100
Диапазон измерений, мм 356...3048
Точность измерения ± 0,5 %
Гистерезис ± 0,3 %
Воспроизводимость ± 0,2 %
Зона нечувствительности ± 0,1 %
Фильтрация выходного сигнала
Первичная фильтрация выходного сигнала с настраиваемой константой времени
Smart-фильтрация выходного сигнала датчика Холла перед его цифровой обработкой для удаления помех
Влияние температуры
При окружающей температуре 55°С, отклонения:
установки нуля ± (-0,25) %
установки шкалы ± 0,25 %
При рабочей температуре 55°С, отклонения :
установки нуля ± (-1,0) %
установки шкалы ± 1,0 %
Программная компенсация температуры в узле электронной головки и датчика Холла
Влияние напряжения питания 0,1 мкА/В
Пульсация выходного сигнала при постоянном входном сигнале
10 мВ - максимальная амплитуда при сигнале 5 В, 20 мА
Электромагнитная совместимость cоответствует Директиве ЕС 89/336
Защита от превышения напряжения(при 25°С):
10 кВт для волнового импульса 8/20 мкс
1,5 кВт для волнового импульса 10/1000 мкс
Рабочая температура от -40°С до +80°С
Температура хранения от -45°С до +93°С
Температура рабочей среды от -210°С до +450°С
Для температур выше 150°С или ниже -100°С необходимо использовать удлинение - вставку между электронной головкой и торсионной трубкой.
Диапазон плотности:
от 0,2 до 1,4 при стандартном буйке
специальный буек для других плотностей
Масса, кг 40
