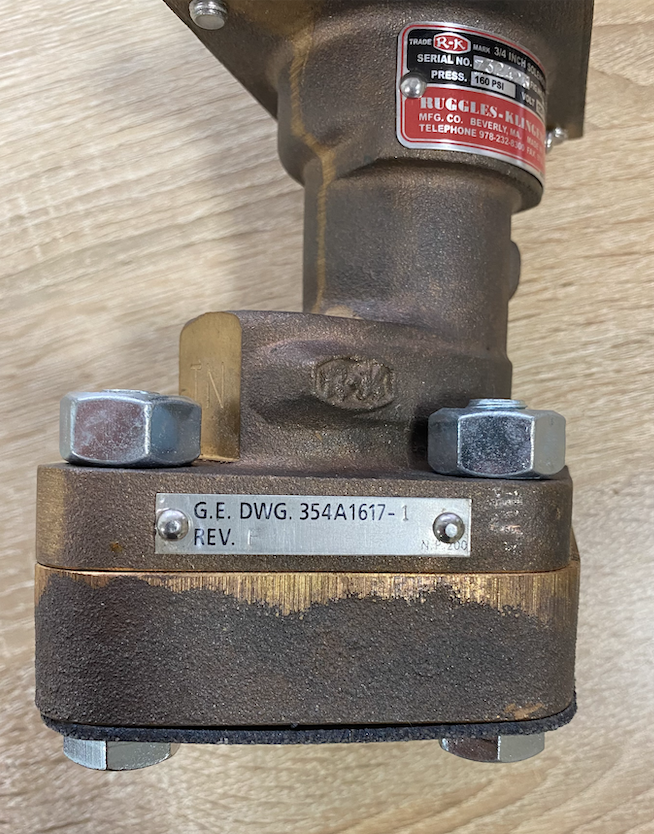

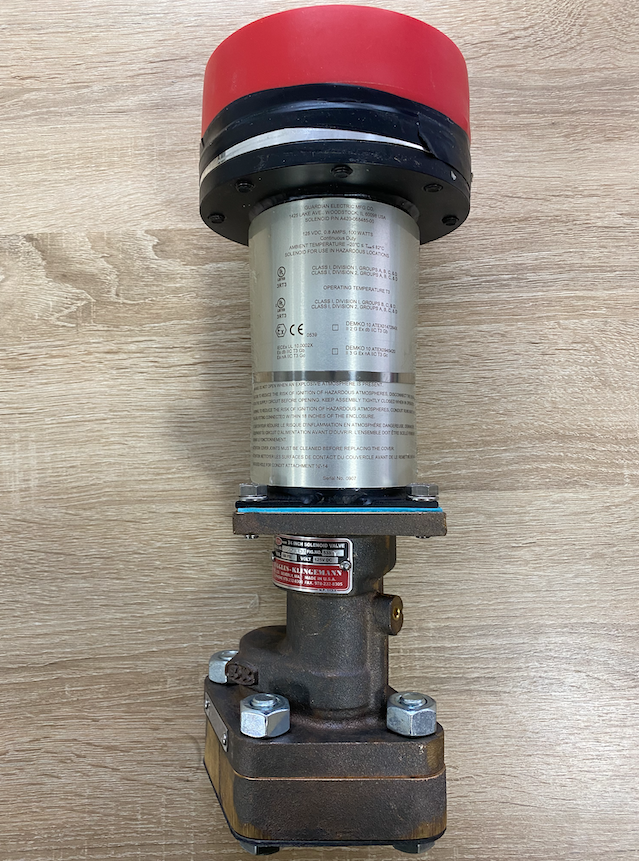

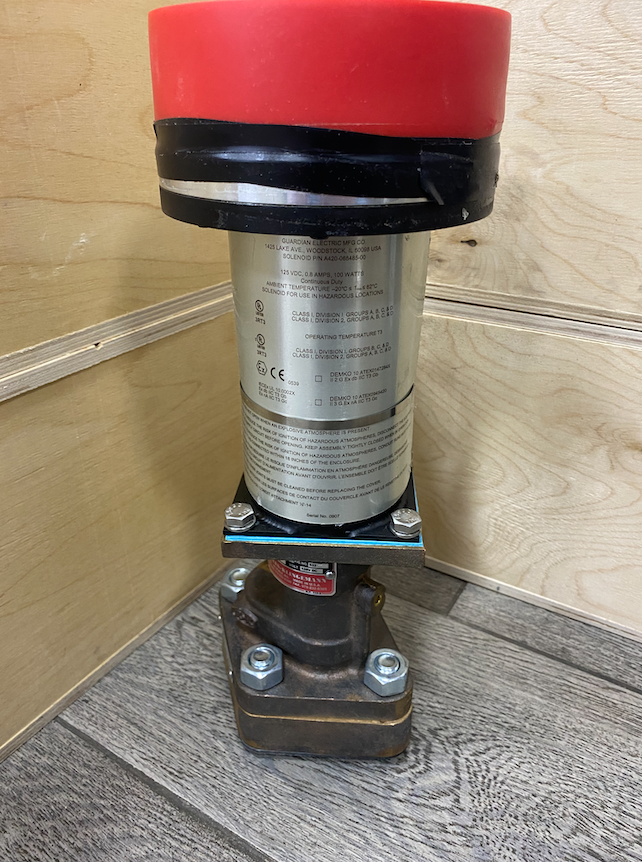

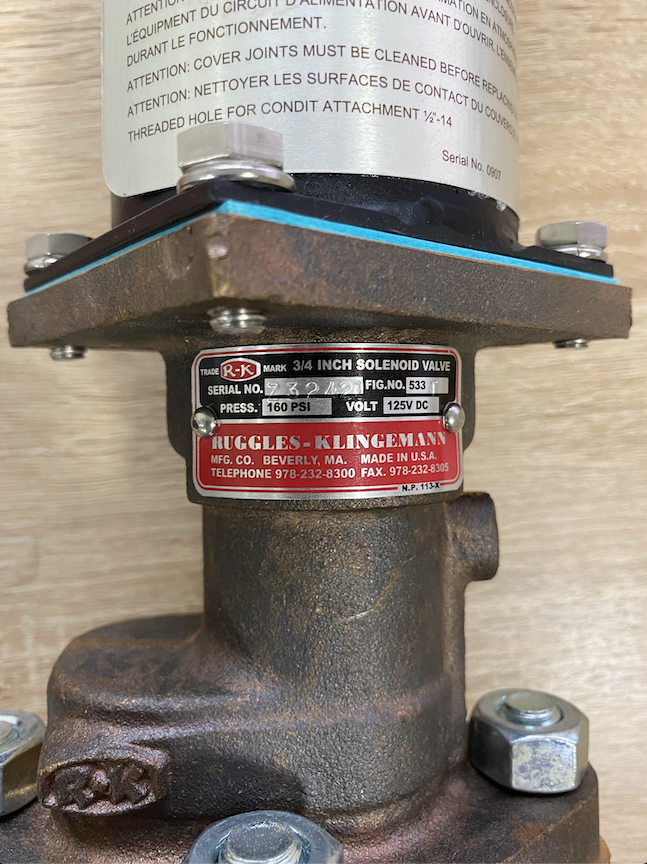

Гидрораспределитель Ruggles-Klingemann модель Fig. 533 (G.E. 354A1617-1)



Гидрораспределитель Ruggles-Klingemann модель Fig. 533 (G.E. 354A1617-1) с электромагнитным управлением — это клапан включения/выключения, используемый в гидравлических системах с рабочим давлением до 160 PSI.

Ruggles-Klingemann Fig. 533 предназначен для сброса давления масла в системе гидравлического выключения до минимальных значений (с помощью стопорного клапана), которое способствует прекращению подачи топливного газа в камеры сгорания турбины.

Гидрораспределитель управляется взрывозащищенным соленоидом постоянного тока, напряжением 125 В, который подает напряжение для закрытия клапана. Гидрораспределитель имеет маркировку взрывозащиты 1Ex db IIB T3 Gb X.



Напряжение, В	125
Ток, А	0,8
Мощность, Вт	100
Диаметр входа, дюйм	¾
Вес, кг	9,4
Размеры, дюйм	13,75 х 5,25 х 4,00
Маркировка взрывозащиты	1Ex db IIB T3 Gb X
Температура окружающей среды, C⁰	от - 20 до + 82
Степень защиты оболочкой от внешних воздействий	IP66
