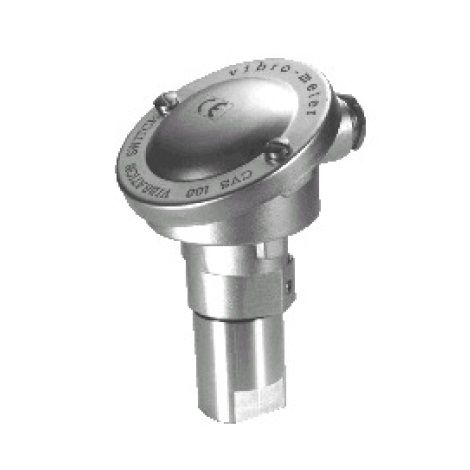

Вибровыключатель CVS 100 M2 позволяет недорого реализовать контроль вибрации отдельно стоящих машин и вспомогательных агрегатов (например вентиляторов, насосов, центрифуг, мельниц, редукторов и т. д.), от которых зависит работа важных мощных машин или ход производственных процессов. В
частности, он позволяет осуществить контроль в соответствии с требованиям VDI 2056 и ISO 2372.
При этом анализируется вибрация важнейших узлов машин (опор подшипников, фундаментов, корпуса), с помощью надежного датчика скорости вибрации сигнал преобразуется в электрический сигнал, после чего он обрабатывается и рассчитывается встроенным электронным устройством.
Это электронное сигнальное и согласующее устройство вместе с чувствительным элементом датчика располагается в алюминиевом корпусе (или корпусе из высококачественной стали, поставляемом по дополнительному заказу), который монтируется непосредственно на контролируемой машине.
Два независимых друг от друга регулируемых детектора уровня с устанавливаемым временем запаздывания срабатывания через реле,
подсоединенные соответствующим образом, вырабатывают беспотенциальные сигналы «Предупреждение» и «Тревога».
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- Скорость вибрации или виброперемещение
- Компактное и надежное исполнение
-Простота монтажа
- 2 регулируемых предельных переключателя со светодиодами
-Выходной ток 0/4...20 мА
-Корпус из высококачественной стали по дополнительному заказу
ПРИНЦИП ДЕЙСТВИЯ
Сигнал датчика скорости вибрации проходит через полосовой фильтр (10–1000 Гц) и усиливается усилителем до уровня, необходимого для анализа.
Дополнительный интегратор позволяет выполнить альтернативный контроль виброперемещения.
Выбор оценочных параметров и диапазона измерения осуществляется с помощью штекерных перемычек. Выходной сигнал постоянного тока, получаемый после выпрямления, калиброван по эффективному значению. Он воздействует на два регулируемых детектора уровня, время срабатывания которых можно установить с помощью штекерных перемычек на 1 или 5 секунд. Через переключающие контакты соответствующих реле образуются цепи прохождения сигналов («Предупреждение»/«Тревога»).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Направление измерения Вертикальное или горизонтальное (следует обратить внимание при оформлении заказа)
Схема усилителя: Усилитель переменного напряжения с линеаризацией и фильтрацией
Диапазоны измерения: Скорость вибрации: 2, 5, 10, 20, 50 мм/с (эффективное значение)
Виброперемещение: 20, 50, 100, 200, 500 мкм, пиковое.
Диапазон частот: 10 Гц .. 1000 Гц
Выходной сигнал: 0/4 .. +20 мА Rнагр. ≤ 500 Ω пропорциональный скорости, калиброван по эффективному значению (мм/с)
Переключатель уровня: Две единицы, предельное значение регулируется в диапазоне 5... 100% от предельного значения измеряемого диапазона
Время запаздывания: регулируемое, 1 с или 5 с
Нагрузка на контакт реле (переключающий контакт)
Напряжение переключения, макс.: 150 В / 125 В постоянного тока
Ток переключения, макс.: 1 A
Предельное значение: 1 A
Разрывная мощность, макс.: 30 Вт / 60 ВА
Напряжение питания: 24 В постоянного тока +/-20%, ок. 30 мА без гальванической развязки
Диапазон температур: -20 ... +70 °C в режиме работы
-30 … +70°C в режиме хранения
Габаритные размеры корпуса: 135 x 90 мм (высота x диаметр)
Материал: Алюминий Al Si 12/Cu / по дополнительному заказу высококачественная сталь (1,4305)
Крепление: M12, глубина 10 мм, размер под ключ SW 27, момент затяжки 10 Нм
Кабельные резьбовые соединения: 1 шт. M20x1,5
Тип защиты: IP 55
Вес: ок. 0,62 кг (алюминиевый корпус)
ок. 1,7 кг (стальной корпус)
