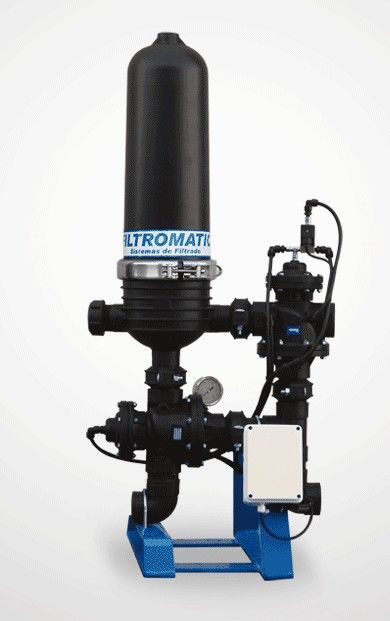

Системы с автоматической промывкой на основе дисковых фильтров серий Giradisc
2DP1H (130 мкм), 2DP2H (130 мкм), 2DP3H (130
мкм), 2DP4H (130 мкм)
Принцип действия системы автоматической промывки:
Процесс работы автоматизированной системы Giradisc может быть условно
разделен на две стадии:
Процесс фильтрации: исходная вода поступает в фильтр через входной
коллектор, диски сжаты колпаком на верхней стороне дискового картриджа.
Вода проходит через «циклон», его пластины придают
воде ускорение, крупные взвешенные частицы отбрасываются
к внутренним стенкам корпуса и накапливаются вокруг внешней
поверхности пакета дисков. Вода проходит от внешней стороны пакета
через углубления в дисках, где накапливаются оставшиеся загрязнения.
Процесс промывки: направление движения воды меняется на противоположное
посредством переключения трехходовых гидравлических клапанов. Вода
поступает в фильтр через выходной коллектор, проходит внутрь дискового
картриджа, преодолевая сопротивление пружины, сжимающей диски,
поднимает колпак картриджа. Пакет дисков разжимается. Вода, поступающая
в пространство между разжатыми дисками, очищает их от загрязнений и
проходит во входной коллектор.
Когда цикл очистки заканчивается, вода переключается на прямую подачу,
колпак сжимает диски и фильтрация продолжается. Далее начинается
промывка следующего в линейке фильтра.
Технические характеристики:
Тонкость фильтрации: 5, 20, 50, 100, 130, 200 мкм на выбор
Материал корпуса: полиамид, армированный оптическим волокном
Материал фильтрующих дисков: усиленный полипропилен
Материал прокладок: бутадиен–нитрильный каучук (нитрил)
Материал гидравлических клапанов: пластик
Максимальная рабочая температура: 60 0С
Максимальное рабочее давление: 10 атм
Присоединительные размеры (вход/выход/дренаж): 2”, 3”, 4”
Количество фильтров в системе: до 10 шт.
Производительность систем:
c портами 2” — от 30 (1 шт.) до 300 м3 (10 шт.)
с портами 3” — от 70 (2 шт.) до 350 м3 (10 шт.)
с портами 4” — от 180 (3 шт.) до 600 м3 (10 шт.)
